第一节框架木箱的结构尺寸
框架木箱的结构

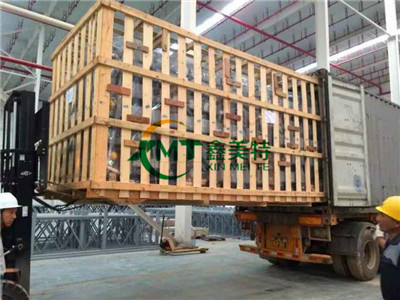

框架木箱是珐底座、两个侧面、两个端面及顶盖组成的。框架木箱(图6-2与图6-3)
与滑木箱在结构,上的区别是田框架木箱的侧面和端面为桁架结构,箱板为立板圆框架
木箱箱板在外,骨架全都布置在箱内霪
框架木箱组装时是先将两个侧面安装在底座上,
再将两个端面安装在底座和两个侧面上,最后装钉顶盖。
1.底座
框架木箱的城座也是由滑木、辅助治木、端木、枕木和随板组成的、其结构与滑木箱(图5-2)基本相同,1型箱和2型箱底座结构参见图5-2(a),3型箱参见5-2(b)。当
内装物为散装货物时,可以去掉枕木,底板为满铺,参见图5-2(c),
底座在装上内装物而未装侧面和端面时,不能单靠底座进行起吊作业,特殊情况需要
起吊时,需将底座加固,参照心B/T 10819--2os《木制底盘》进行。
2.侧面与端面结构
框架木箱的侧面(图6··3)和端面(图6-4)是由框架、箱板、辅助立柱和梁承组成
的。框架就是通常所讲的桁架,它的构件有上框木、下框木、立柱和斜撑,较大的框架在
上框木与下框木之间还设有平撑。侧面和端面的箱板为立板,其作用是用来覆盖木包装
箱,又用来将上框木、横木、立柱和斜撑钉合成框架,还用来和框架中的立柱一起承受
各种载荷。辅助'槲只设在侧面,它霪叠地钉在立柱上,其作用是加强立柱和支持系承。
梁承是顶盖中横梁的支座,它钉在立柱和斜撑上(图6-5),这种钉法可以加强立柱和斜撑
的联结。
